Série S80 : Surfaceuses automatiques CNC
Un joint de culasse moderne exige une planéité et un état de surface irréprochables. La série S80 les garantit, cycle après cycle : une colonne mobile éprouvée depuis des décennies sur les centres d'usinage Rottler, associée à des servomoteurs ClearPath de dernière génération pilotés par commande tactile.
Usinage à sec avec outils PCD et CBN : les copeaux tombent dans un tiroir en façade. La descente programmable multi-passes autorise des passes élevées en un seul montage.
Et c'est rapide : une culasse est surfacée en quelques minutes.
Précision de centre d'usinage
Colonne mobile sur guidages linéaires à rouleaux, vis à billes à entraînement direct sur les mouvements verticaux et horizontaux : un contrôle de mouvement parfait pour un état de surface de précision, compatible joints MLS.
Cycles automatiques intelligents
Programmez la longueur de la pièce : la machine parcourt exactement la distance et revient en position — fini le réglage de butées. Descente multi-passes programmable pour les fortes reprises de matière.
Usinage à sec, atelier propre
Broche et plateau conçus pour la rectification à sec au PCD (aluminium) et CBN (fonte) : zéro fluide, copeaux collectés dans un tiroir frontal, enceinte acier intégrale avec portes repliables en inox.
Encombrement minimal
La conception à colonne mobile et le bâti monobloc en fonte en font les surfaceuses les plus compactes du marché. Grande course verticale de 483 mm : de la petite culasse monocylindre au bloc diesel haut, sans cales parallèles.
Documentation complète Série S
Recevez la brochure détaillée : caractéristiques, outillages, montages et options
LES MODELES

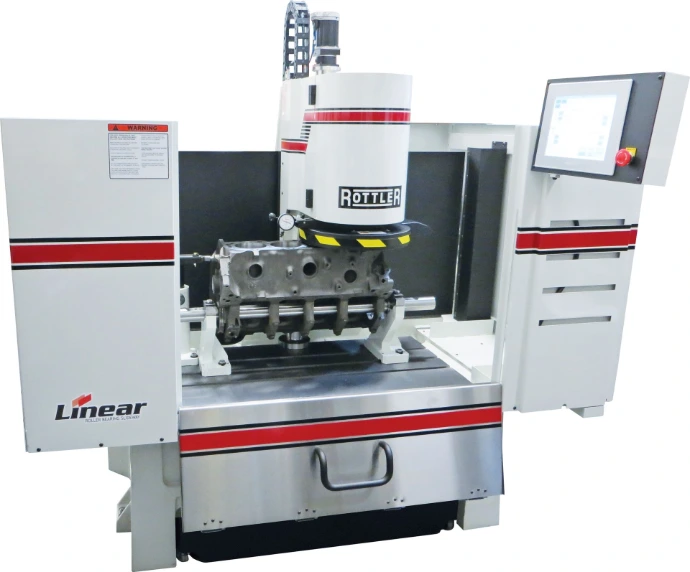

S85A
Pour l'atelier généraliste et la compétition. Conçue pour le surfaçage des culasses et blocs automobiles et petits diesels. Le choix
H85AX
Surfaçage du plus petit au plus grand : culasses et blocs diesel heavy duty. La machine de l'atelier qui traite une grande variété de moteurs, essence et diesel.
Caractéristiques | SERIE S80 |
Diamètre de fraise | 1270 × 508 mm |
Course horizontale | 1295 mm |
Course verticale | 483 mm |
Type de coupe | À sec, outils PCD et CBN |
Commande | Tactile ClearPath Integrated Servo |
Bâti | Fonte meehanite monobloc, 3 rainures en T |
Poids machine | ≈ 1770 kg |
Fabrication | Made in USA |
Applications
- Surfaçage de culasses et blocs (essence, diesel, aluminium et fonte)
- Rectification pour joints MLS et moteurs modernes
- Fraisage d'angle (angle milling) pour la compétition
- Reprise de soudures et réparations de culasses
- Blocs et culasses diesel lourds (S86A)
