SERIE H80 : Rodeuses verticales CNC
L'état de surface est ce qui fait la différence entre un moteur ordinaire et un moteur qui performe. C'est aussi ce qu'il y a de plus difficile à reproduire bloc après bloc. La Série H80 a été conçue pour ça : un crosshatch constant et précis sur toute la longueur du cylindre, une pression de rodage pilotée en continu, et chaque cylindre fini exactement à la même cote, automatiquement.
Compatible avec les pierres diamant et CBN, la série H80 garantit un état de surface parfait, que le bloc soit en fonte ou en aluminium. Abrasifs diamant et huile de coupe soluble à l'appui, les coûts d'exploitation sont réduits au minimum.
Rodage sans opérateur
Appuyez sur "start" et partez : mise en charge automatique des pierres, rodage cylindre à cylindre, rétraction des pierres en fin de cycle pour un alésage sans la moindre rayure. Un bloc en V complet rodé sans intervention (versions AX/AXY).
Protection anti-crash automatique
À chaque départ de cycle, la machine vérifie les interférences en bas d'alésage avant de démarrer rotation et battement — fini les têtes de rodage, porte-pierres et abrasifs diamant détruits par une jupe de cylindre.
Géométrie parfaite
Contrôle automatique de la charge pour des cylindres parfaitement cylindrique, angle de crosshatch constant sur toute la longueur, mode Plateau intégré. La CNC finit chaque cylindre à la même cote.
Productivité maximale
Changement de tête de rodage en quelques secondes sans outil, logiciel Windows tactile avec assistance en ligne, bac de refroidissement à filtration renforcée pour un entretien minimal.
Documentation complète Série H
Recevez la brochure détaillée : caractéristiques, outillages, montages et options
LES MODELES
H85A
La rodeuse CNC automatique de référence : cycle complet automatisé sur un cylindre, mouvement manuel de cylindre en cylindre.

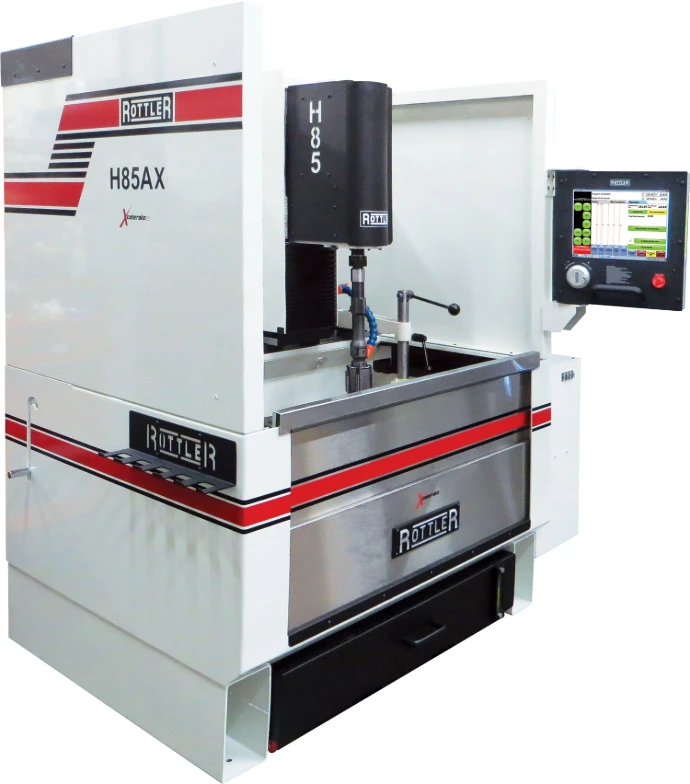

H85AX
Ajoute l'automatisation cylindre à cylindre sur l'axe X : une ligne de cylindres complète rodée sans surveillance.
H85AXY
Automatisation X et Y pour les blocs à cylindres décalés, avec montage rotatif programmable en option : un bloc en V entier rodé automatiquement, vidange du liquide en fin de cycle incluse. Possibilité de roder deux blocs opposés (type Subaru) en un montage.
Caractéristiques | SERIE H80 |
Plage de diamètres | 59 – 187 mm (dès 48 mm avec tête option) |
Vitesse de rotation broche | 1 – 400 tr/min |
Vitesse de battement | 0 – 38 m/min |
Longueur max. de cylindre | 432 mm |
Course de battement | 483 mm |
Capacité pièce (longueur) | 1400 mm |
Course horizontale (axe X) | 965 mm |
Capacité liquide de refroidissement | 265 L |
Abrasifs | Diamant et CBN |
Applications
- Rodage de blocs moteur essence et diesel, fonte et aluminium
- Préparation compétition : plateau honing, états de surface maîtrisés au profilomètre
- Reconstruction moteur en série (versions AX/AXY pour la production)
- Cylindres moto, marins et industriels
Téléchargement
Obtenez gratuitement toute la documentaion pour la SERIE H80
