Série EM70 : Centres d'usinage blocs moteur
Fruit de plus de 100 ans d'expérience Rottler, la Série EM70 est une nouvelle classe de machine, conçue autant pour le reconstructeur de moteurs diesel petits et moyens que pour le préparateur compétition. Une seule plateforme pour tous les travaux courants : alésage et chemisage, surfaçage de culasses et de blocs, alésage en ligne de paliers d'arbres à cames, et même l'usinage CNC général avec le logiciel CAM Rottler.
Sa grande capacité permet le double poste de travail : un bloc est alésé et surfacé d'un côté de la machine pendant qu'un autre est monté de l'autre côté pour la ligne d'arbre. Les montages spéciaux assurent un chargement rapide et le passage d'un bloc en V à un bloc en ligne en quelques minutes. Tous les réglages sont mémorisés par la CNC pour un rappel instantané.
Double poste de travail
Deux postes montés simultanément : alésage d'un côté, palier de l'autre. La table extra-longue à rainures en T enchaîne les jobs sans temps mort.
Ligne d'arbre automatique
Programmez les diamètres et la longueur de chaque palier : la machine parcourt la ligne complète, palier après palier, sans surveillance, y compris le dressage des faces perpendiculaires aux paliers.
Un montage, toutes les opérations
Bielles (brevet Rottler : pied et tête alésés en un montage, entraxes identiques sur tout un jeu), table de nivellement double axe brevetée pour le surfaçage CBN/PCD, réparations des puits d'eau, alésage déporté de chemises...
Puissant mais simple
Écran tactile Windows 19", CN conversationnelles, tête inclinable automatique pour un état de surface supérieur. Version ATC avec changeur d'outils automatique pour l'enchaînement sans opérateur.
Documentation complète Série EM70
Recevez la brochure détaillée : caractéristiques, outillages, montages et options
LES MODELES
EM79ATC
Les mêmes capacités, plus le changeur d'outils automatique et les logiciels de cycles étendus (alésage déporté de chemises basses, réparation de puits d'eau, usinage CNC général) : la machine enchaîne les opérations seule.
EM79

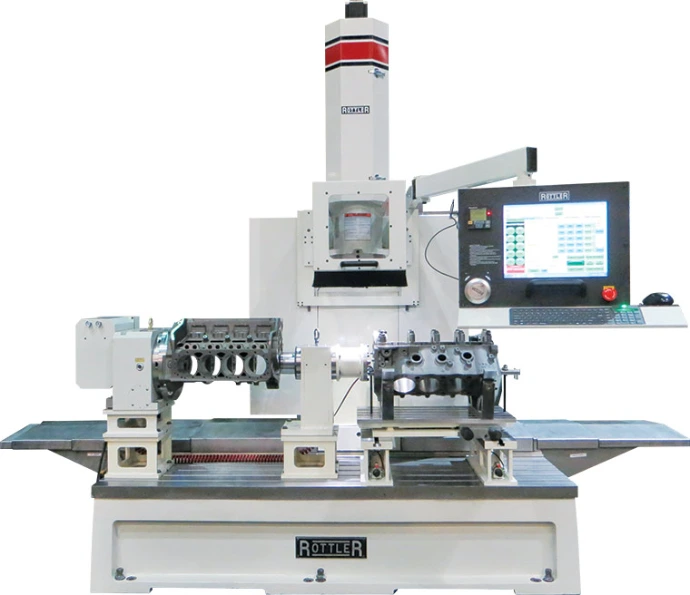

Le centre multifonctions à double poste : alésage/chemisage, surfaçage, ligne d'arbre principale et d'arbre à cames, usinage CNC général.
Caractéristiques | EM79 | EM79ATC |
|---|---|---|
| Capacité d'alésage cylindres (têtes en option) | 19 – 178 mm | 19 – 178 mm |
| Capacité d'alésage en ligne (têtes en option) | 48,5 – 150 mm | 48,5 – 150 mm |
| Fraises de surfaçage | Ø 250 et 360 mm | Ø 250 et 360 mm |
| Vitesse de broche | Variable jusqu'à 1500 tr/min | Variable jusqu'à 1500 tr/min |
| Moteur de broche (servo AC) | 4,5 kW | 4,5 kW |
| Cône de broche | CAT 40, changement rapide pneumatique | CAT 40 + changeur automatique |
| Course horizontale (X) | 1829 mm | 1829 mm |
| Course transversale (Y) | 355 mm | 355 mm |
| Course verticale (Z) | 457 mm | 457 mm |
| Table (5 rainures en T) | 2325 × 575 mm | 2325 × 575 mm |
| Hauteur max. table/cône broche | 1027 mm | 1027 mm |
| Enceinte | Pare-copeaux à bras pivotant | Enceinte intégrale (cycles portes verrouillées) |
| Poids machine | ≈ 4845 kg | ≈ 4845 kg |
| Alimentation | 208-240 V, 40 A, monophasé | 208-240 V, 40 A, monophasé |
| Fabrication | Made in USA | Made in USA |
APPLICATIONS
- Reconstruction de moteurs diesel petits et moyens
- Préparation moteur compétition
- Ligne d'arbre principale et arbre à cames
- Alésage de bielles (jusqu'aux grosses bielles de compresseurs gaz et marins)
- Surfaçage culasses, blocs et collecteurs
- Usinage CNC général avec logiciel CAM Rottle
