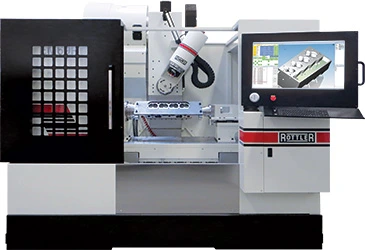

Série EM60 : Centres d'usinage CNC multifonctions
La Série EM60 regroupe les centres d'usinage CNC les plus avancés de l'industrie de la rectification moteur. Sur une seule machine : alésage de cylindres, surfaçage, alésage en ligne, alésage de poussoirs, allègement, gravure et jusqu'à la numérisation et la reproduction de culasses.
Deux modes de fonctionnement font sa force : le contrôle tactile Rottler, si simple que les opérations courantes (alésage, surfaçage, ligne d'arbre) s'apprennent en quelques heures. Le logiciel CAD/CAM avancé pour l'usinage CNC général fabrication de pièces, reprises spéciales et applications industrielles.
Avec le palpeur RENISHAW intégré, la machine numérise directement les pièces, sans machine à mesurer tridimensionnelle séparée : reproduisez une culasse ou un conduit d'admission avec une précision exceptionnelle, sans aucune retouche à la main.
Une machine, tous les travaux
Alésage, surfaçage, alésage en ligne, poussoirs, allègement, fabrication de pièces : la polyvalence d'un centre d'usinage industriel, pensée pour l'atelier moteur.
Numérisation intégrée
Palpage et digitalisation automatiques sur la machine : mesurez, reproduisez et retouchez culasses et conduits.
Porting CNC (versions 5 axes)
Reproduction de conduits de culasses avec une précision extrême, portage de collecteurs d'admission : la vitesse et la répétabilité que le travail à la main ne peut pas offrir.
Support à distance instantané
Connexion internet directe entre la machine et l'usine : les techniciens interviennent en ligne, sans déplacement ni immobilisation.
Documentation complète Série S
Recevez la brochure détaillée : caractéristiques, outillages, montages et options
LES MODELES
EM69HP
Le haut de gamme : broche 32 kW jusqu'à 20 000 tr/min, usinage grande vitesse avec look-ahead, réducteurs à jeu quasi nul sur les 4e et 5e axes. Pour le porting de série et la fabrication billet.
EM69ATC
Centre 3/4 axes avec changeur automatique 24 outils. La machine de production : blocs moteur et pièces sur mesure, broche 0-8000 tr/min, servomoteurs brushless à encodeurs BISS.
EM69P
Centre 5 axes de numérisation et porting. Broche haute puissance à cône CAT40, frein automatique du 5e axe pour l'usinage lourd (fonte, billet), logiciel RCAM.
Caractéristiques | SERIE EM60 |
Axes | 3, 4 ou 5 selon modèle |
Vitesse de broche | 0 – 8 000 tr/min (jusqu'à 20 000 tr/min sur EM69HP) |
Puissance broche | jusqu'à 32 kW en continu (EM69HP) |
Changeur d'outils | 24 outils (versions ATC) |
Dégagement broche/table | 1016 mm |
Guidages | Linéaires à rouleaux sur tous les axes |
Vis à billes | Rectifiées, entraînement direct |
Numérisation | Palpeur Renishaw intégré |
Applications
- Usinage complet de blocs : alésage, surfaçage, ligne d'arbre, poussoirs
- Numérisation et reproduction de culasses
- Porting CNC de culasses et collecteurs (compétition)
- Fabrication de pièces sur mesure à partir de billet
- Gravure, allègement, usinages spéciaux
